РАСХОДОМЕРЫ ДЛЯ ШАХТ


Предлагаем Вашему вниманию измерительные приборы, специально разработанные для использования в шахтах и рудниках. Все эти приборы имеют сертификаты ГОСТ и разрешение Ростехнадзора.



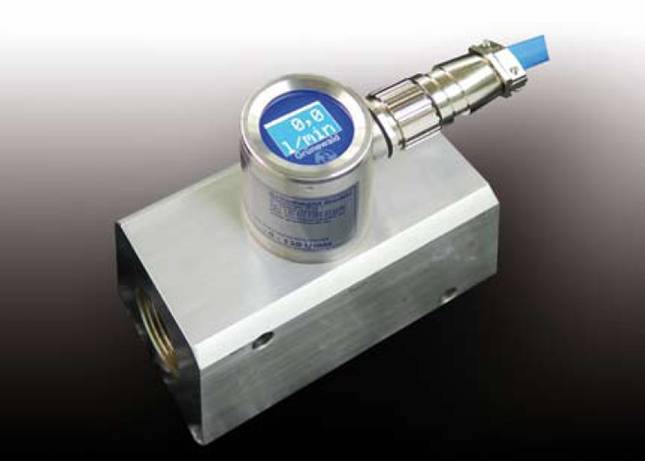

Универсальный измерительный прибор

Тип SMALL

Универсальный измерительный прибор с произвольным положением для измерения

  • Давления
  • Температуры
  • Уровня

Жидких и газообразных веществ



  • Может быть оснащен встроенным измерением давления и/или температуры.
  • Рассчитан на применение в тяжелых и сложных условиях, по желанию могут быть оснащены дисплеем с подсветкой.
  • Особая конструкция с наружными датчиками. При этом датчики размещаются в отдельном корпусе и соединяются через кабель с устройством обработки данных, которое в качестве опции имеет дисплей для вывода данных.



Технические характеристики


Номинальное напряжение:

12 VDC  +10/-15 %

24 VDC  +10/-30 %



Номинальный ток:

50 mA (вкл. 20 mA выход)

30 mA (без 20 mA выход)



Сигнал на выходе:

5-15 Hz

Через оптопару



0-5 V

Активный выход

(полное сопротивление 15 kΩ)



0/4-20 mA

Активный выход

(полное сопротивление 200Ω)



Размеры:

Круглый корпус:

ø50mm; H=55 mm

Рядный корпус:

Ø30mm; L=100 mm

Вес:

600 г

500 г

Температура окр. Среды:

-20…+80°C

Группа I



-20…+60°C

Группа II

Диапазон измерений:

Давление

От 0…0,3 bar до 0...600 bar



Уровень

От 0 до ... mm



Температура

0...40°C или 0...60°C

Допустимые погрешности:

Давление

+ 1% от величины



Уровень

+ 1% от величины



Температура

+ 1% от величины

EG-сертификат

BVS 06 ATEX E 005 X



Обозначение



Механическое присоединение резьба различной величины, штекерный разъем или фланцы.






Номинальный диаметр

DN

Номинальное

давление

PN

вид присоединения

Диапазон

л/мин

15
16 /40 /63 /200

резьба внутренняя

или О-штекер

0-50
20
16 /40 /63 /200

резьба внутренняя

или О-штекер

0-120

25
16 /40 /63 /200

резьба внутренняя

или О-штекер

0-150
32
16 /40 /63 /200

резьба внутренняя

или О-штекер

0-250
50
16 /40 /63 /200

резьба внутренняя

или О-штекер

0-400
м³/ч
50
16 /40 /63 /200
Фланец
0-60
80
16 /40 /63 /200
Фланец
0-100
100
16 /40 /63 /200
Фланец
0-120
150
16 /40 /63 /200
Фланец
0-200
200
16 /40 /63 /200
Фланец
0-400
250
16 /40 /63 /200
Фланец
0-500
300
16 /40 /63 /200
Фланец
0-600

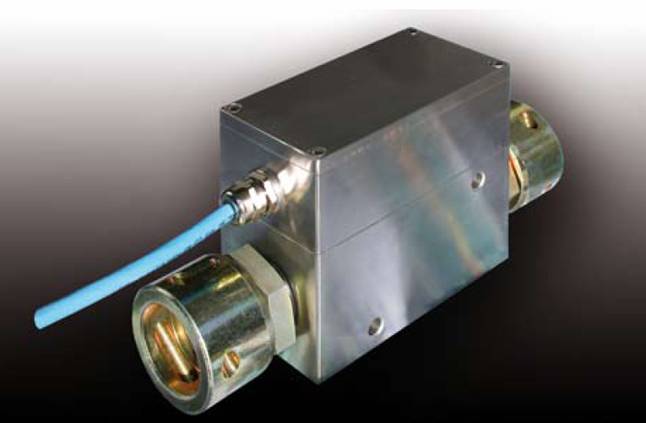

Искробезопасные датчики потока

DA и DAK

Датчик потока с интегрированным концевым контактом и безступенчатой остановкой точки включения и отключения


  • устанавливаются в любом монтажном положении.
  • Расходомеры типа DA служат только для оптических показаний потока.
  • Расходомеры типа DAK оснащены встроенными концевыми контактами. К корпусу из латуни крепится контактный датчик с четкой шкалой количества.
  • С помощью ключа, который входит в объем поставки, можно снаружи бесступенчато настроить требуемую точку включения или отключения для всего диапазона измерений.


Обозначение безопасности

IM2 EEx ia l

Допуск

DMT 03 ATEX E 080

Условный проход

DN25…DN200

 Условное давление

PN40…PN200

Вид соединения

Резьба внутренняя, сэндвич-соединение, стык-О

Диапазон измерений

0-20 л/мин. до 0-600 м³/ч

Допустимая погрешность

+ 3%

Материал

Вода или жидкость с аналогичной вязкостью

Температура окр. Среды

-20°C…+60°C

Номинальное напряжение

0…24V

Добустимая нагрузка контактов

0…12V:  2,0 A

12…24V:  1,0 A

Путь успокоения

Подача: 5хDN (например: 5х DN25=125 mm)

Вытекание: 5хDN



Типоразмер

DA/ DAK

номинальное давление

PN, bar

вид присоединения

монтажная длина

мм

диапазон измерений

л/мин

025
200
Внутренняя
резьба G 1
100
0-120
032
100
Внутренняя
резьба G 1 1/4
110
0-300
м³/ч
050
40
Внутренняя
резьба G 2
130
0-60
050
40
Сэндвич
115
0-60
050
40
О-штекер
145
0-60
080
40
Сэндвич
150
0-100
080
40
О-штекер
225
0-100
100
40
Сэндвич
165
0-150
150
40
Сэндвич
220
0-400
200
40
Сэндвич
220
0-600
