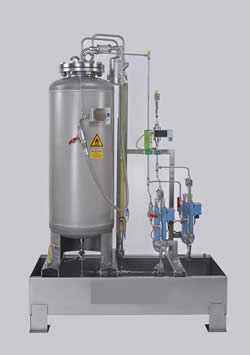

УСТАНОВКИ ОДОРИЗАЦИИ ПРИРОДНОГО, СЖИЖЕННОГО И БИОГАЗА




Принимая решение подключить установку одоризации dmt, вы решаете обеспечить непрерывное и надежное добавление определенного количества одоранта к проточному газу, в зависимости от его фактического расхода.

На основании наших разработок и опыта, накопленного за несколько десятков лет, мы можем предложить широкий спектр установок одоризации, идеально подходящих для удовлетворения индивидуальных требований наших клиентов по размеру, модели и используемой технологии.

Назначение одоризации

Природный и сжиженный газ обычно почти лишены запаха. Поэтому обнаружение утечки газа по запаху очень важно для обеспечения безопасности. Одоризация газа придает ему резкий характерный запах, который позволит обнаружить утечку газа до достижения уровня взрыва.

Процесс одоризации

Использование дозирующих насосов для добавления одоранта к газу, протекающему в трубе, является современным и безопасным методом, применяемым при одоризации.

В данном инжекторном методе одорант добавляется к газу в трубе пропорционально потоку газа и абсорбируется газом. Управление дозирующим насосом осуществляется с помощью выходных сигналов от измерителя потока газа. Такая технология одоризации обеспечивает постоянство интенсивности запаха и эффективное использование одоранта.

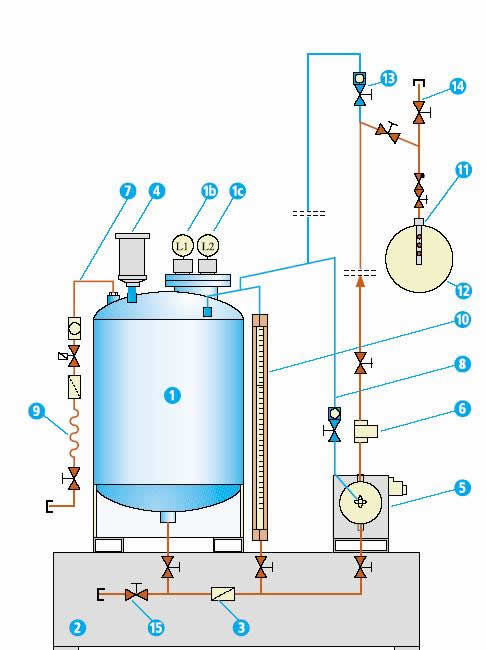

Схема установки одоризации со стационарным резервуаром

1 - стационарный резервуар

1b - датчик нижнего уровня

1с - датчик уровня защиты от переполнения

2 - улавливающая ванна

3 - мелкосетчатый фильтр

4 - фильтр угольный

5 - дозирующий насос

6 - датчик расхода

7 - наливная труба

8 - дренажный патрубок дозирующего насоса

9 - гибкое соединение

10 - измерительная бюретка

11 - форсунка впрыска

12 - газовая труба

13 - кран спуска воздуха из системы

14 - соединение для прочистки форсунки

15 - соединение прочистки



Одоранты

Наиболее широко в качестве одоранта сегодня используются сернистые органические соединения, следующих групп:

Тиоэфиры (сульфиды): типичный одорант этой группы ТГТ (тетрагидротиофен)

Тиолы (меркаптаны): Химикаты данной группы включают метил, бутил, пропил, изопропил и этилмеркаптаны, а так же их смеси

GASODOR S-Free: не содержащие серы органические соединения

Для одоризации сжиженных газов предпочтительно использовать меркаптаны. Тип используемого одоранта в некоторых случаях может диктоватьсяиспользуемой конструкцией. В случае применения одоранта с низкой точкой кипения рекомендуется повышать давление в резервуаре одоранта при помощи азота.

Дозирующие насосы

Дозирующие насосы dmt это высококачественные герметичные насосы, имеющие опорную диафрагму из нержавеющей стали с гидравлическим приводом. Наши дозирующие насосы обеспечивают малый износ и отличаются длительным сроком службы. Привод насоса состоит из подъемного магнита, произведенного в соответствии с уровнем защиты Ех II 2G EEx e II T4. Все наши модели имеют линейную регулировку хода, которая подключена к системе управления дозирующего насоса dmt. Это позволяет добовлять оптимальное количество одоранта, пропорциональное текущему потоку газа. Имеются исполнения на 230V и 24V.

Эксплуатационные характеристики дозирующих насосов dmt

Модель/тип

Q max

за ход

мм³/ход

Максимальная частота

Ходов/мин

Q max

л/час

Pmax

бар

Соединения на входе/выходе

ЕО мм

MLEx 026.4/6

80,00

120

0,576

20

8L/8L



MLEx 040.5/8

251,33

120

1,809

70

8L/8L

MLEx 040.5/11

475,17

120

3,421

40

12L/8L

MLEx 040.5/14

769,69

120

5,541

25

12L/8L



MTV 1.05/11

245,43

120

1,762

80

8S/8S

MTV 1.07/11

494,90

120

3,563

40

8S/8S

MTV 1.09/11

795,21

120

5,725

25

12L/8S

MTV 1.11/11

1187,91

120

8,552

20

12L/12L



MTV 2.08/16

1005,31

70

4,222

100

12L/12L

MTV 2.09/16

1272,35

70

5,344

80

12L/12L

MTV 2.10/16

1570,80

70

6,597

70

12L/12L

MTV 2.12/16

2261,95

70

9,500

40

15L/12L



Таблица идентификации необходимых размеров насоса

Модель

Максимальный поток одорируемого газа (Hм3/ч)

с концентрацией одоранта 20мм3/Нм3, в зависимости от давления газа



6

20

25

40

70

80

100

MLEx 026.4/6

25.000




MLEx 040.5/8

85.000

79.900

77.350

69.700

54.400



MLEx 040.5/11

165.000

156.750

152.625

140.250



MLEx 040.5/14

265.000

256.166

238.500




MTV 1.05/11

85.000

82.572

81.358

77.715

70.429

68.000



MTV 1.07/11

170.000

162.067

158.100

146.200



MTV 1.09/11

270.000

252.000

243.000



MTV 1.11/11

410.000

369.000




MTV 2.08/16

200.000

194.667

192.000

184.000

168.000

162.667

152.000

MTV 2.09/16

255.000

246.986

242.978

230.957

206.914

198.900



MTV 2.10/16

310.000

299.667

294.500

279.000

248.000



MTV 2.12/16

450.000

427.500

416.250

382.500



по объему газа:

Объем газа Давление газа Концентрация
µl/Nm³
Расход одоранта
л/ч
Насос  Труб. нагн.
bar
9.000 12 16 0,57 MLEx 026.4/6 16
22.000 12 16 0,57 MLEx 026.4/6 16
30.000 12 16 1,81 MLEx 040.5/8 70
40.000 12 16 1,81 MLEx 040.5/8 70
50.000 12 16 1,81 MLEx 040.5/8 70
60.000 12 16 1,81 MLEx 040.5/8 70
85.000 12 16 1,81 MLEx 040.5/8 70
100.000 12 16 3,42 MLEx 040.5/11 40
125.000 12 16 3,42 MLEx 040.5/11 40
150.000 12 16 5,54 MLEx 040.5/14 25
200.000 12 16 5,54 MLEx 040.5/14 25
225.000 12 16 5,54 MLEx 040.5/14 25
250.000 12 16 8,55 MTV 1.11/11 20
300.000 12 16 8,55 MTV 1.11/11 20
350.000 12 16 8,55 MTV 1.11/11 20
400.000 12 16 14,4 MV055.3/9 100
450.000 12 16 14,4 MV055.3/9 100
500.000 12 16 14,4 MV055.3/9 100
550.000 12 16 14,4 MV055.3/9 100
600.000 12 16 14,4 MV055.3/9 100
650.000 12 16 14,4 MV055.3/9 100
700.000 12 16 14,4 MV055.3/9 100
750.000 12 16 14,4 MV055.3/9 100
800.000 12 16 21,6 MV055.3/11 100
850.000 12 16 21,6 MV055.3/11 100
900.000 12 16 21,6 MV055.3/11 100
950.000 12 16 21,6 MV055.3/11 100
1.000.000 12 16 21,6 MV055.3/11 100



Оптимальное дозирование с датчиком расхода WDK


Датчик расхода WDK является опциональным компонентом для измерения добавленного одоранта.

Современная технология одоризации использует компьютерное управление для дозирования и непрерывного управления процессом с минимальными усилиями.

Система дозирования WDK
- Отмеряет рабочий объем дозирующих насосов, с точностью +/- 3%
- Выдает сигналы тревоги, когда достигаются предельные значения
- Сохраняет установленные значения дозировки, фактическое значение дозировки и потребление одоронта.

Преимущества:

- Простая и надежная система дозирования, имеющая компактную конструкцию
- Замер за один ход
- Калибровка рабочей точки, позволяющая откалибровать устройство во время работы

-преобразователь сигнала 0-10 В (заказывается отдельно)



Датчик расхода WDK
Для вертикальной установки в напорную линию дозирующего насоса
Максимальное рабочее давление: 100 бар
Тип защиты: EX II 2G EEx ib IIC t4

Форсунка впрыска
состоит из трубки впрыска с большой поверхностью испарения и имеет шариковый клапан и клапан одностороннего действия (обратный клапан). Длинна форсунки впрыска зависит номинальной ширины используемой газовой трубы.

Устройства управления для использования в системах одоризации


Устройства управления
dmt нашей серии PROSYS, были специально разработаны для использования в системах одоризации. Все требования пропорционального дозирования одорирующего вещества, включая автоматическое управление одоризацией, выполняется этими устройствами.

На дисплее блока управления показаны рабочие данные дозирующего насоса, датчика расхода и потребления одоронта.

Найти высококачественную продукцию-это половина дела. А кто будет инструктировать и обучать персонал, кто будет выполнять пуско-налодочные работы и обслуживание вашей установки одоризации?
Мы предлагаем своим клиентам квалифицированное обслуживание и обучение, а также поставку запасных частей и дополнительных принадлежностей.



Насосы для перекачки одоранта серии M-H

предлагаем вашему вниманию шестеренчатые насосы с электромагнитной муфтой серии M-H , специально разработанные для перекачки одорантов. Все рабочие элементы насосов изготавливаются из нержавеющей стали а уплотнения из FFKM ( калрец), что делает их наиболее устоичивыми для перекачки одорантов.
Характеристики:
Среда одоранты (меркаптаны, сульфиды
взрывозащита

насос: II 2GD cX

мотор: 94/9/EG, II 2G EEx e II T4

производительность

M-H5030-210-PP-DM-150-2 EEx: 2500 л/ч (при 2 bar)

M-H5030-350-PP-DM-150-2 EEx: 4320 л/ч (при 2 bar)

температура среды -20...+80 °C
материалы:
- корпус 1.4404
- шестерни РЕЕК
- валы 1.4571
мотор 230/400V/50Hz


Мы рассмотрим любое Ваше предложение о сотрудничестве!
