Для предотвращения повреждения и осуществления контроля движения транспортерных и конвейерных лент, были разработаны представленные ниже датчики и выключатели. Особо надежное исполнение этих приборов позволяет применять их в самых тяжелых условиях. |
| |
|

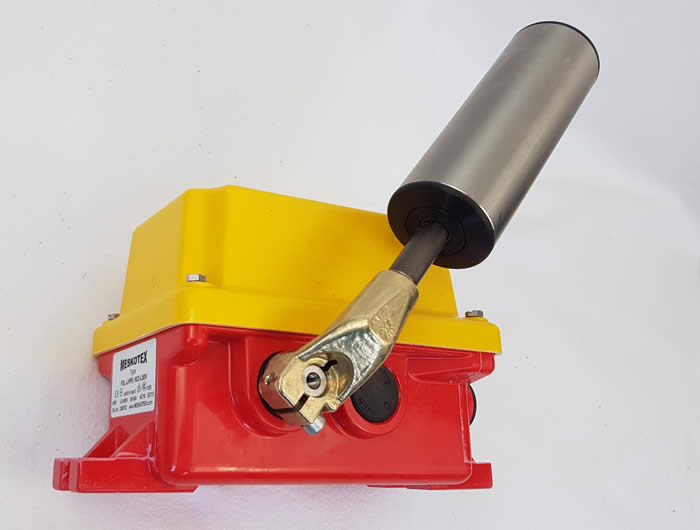

| Датчик контроля положения FSL с рычагом серии L для контроля схода ленты |
Рычаг L40, L50, L80, L90 |
| |
LHPE-L50 |
- практически неразрушаемый корпус
- до 8 контактов на открытие и 4 контактов на закрытие
- принудительное открытие
- золотые и серебрянные контакты
- безступенчатая установка расстояния до ремня
- выключатель схода
- стальные валики диаметром 40, 50, 80 и 90 мм
- IP67
- Ех-исполнение для зон 2, 22, 1, 21, и категории М для рудничного оборудования
- угол включения 25°
- максимальное отклонение рычага 75°
- температура окр. среды -40...+85°C
|
|
- Сертификат Соответствия техническому Регламенту Таможенного союза
|
|
| |
|
Модели, которые обычно имеются на складе в г. Курске:
Тип |
|
предвари-тельные контакты
|
|
| FSL-PEN-NOX-S1100-L50-NNN |
1НО+1НЗ |
- |
- |
| FSL-PEN-NOX-S2200-L50-NNN |
2НО+2НЗ |
- |
- |
| FSL-PEW-NOX-S1100-L50-NNN |
1НО+1НЗ |
- |
да |
| FSL-PEW-NOX-S2200-L50-NNN |
2НО+2НЗ |
- |
да |
| FSL-PEN-NOX-S1111-L50-NNN |
1НО+1НЗ |
1НО+1НЗ |
- |
| FSL-PEW-NOX-S1111-L50-NNN |
1НО+1НЗ |
1НО+1НЗ |
да |
| FSL-PEN-NOX-SW200-L50-NNN |
1 перкл. |
- |
- |
| FSL-PEW-NOX-SW200-L50-NNN |
1 перкл. |
- |
да |
|
|
| |
|

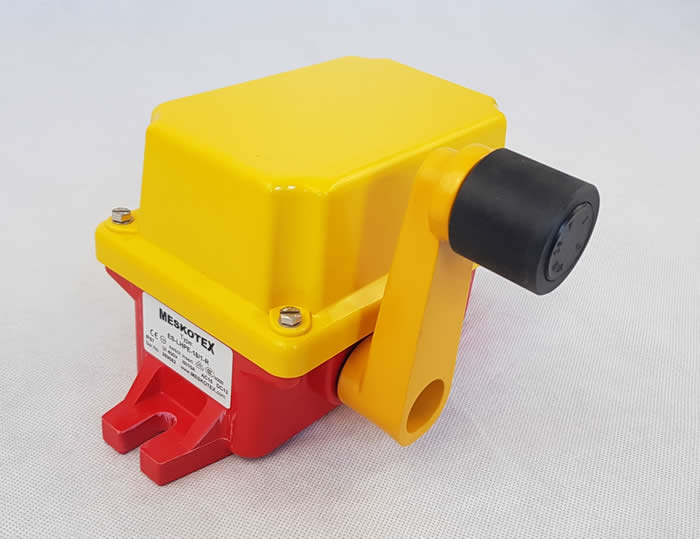

| Датчик контроля положения с рычагом R10 |
Рычаг R10 |
| |
LHP-R |
Применяются при линейных и отклоняющихся перемещениях для сигнализации достижения определенного положения.
- до 8 контактов на открытие и 4 контактов на закрытие
- принудительное открытие
- золотые и серебрянные контакты
- IP67
- стабильный корпус
- Сертификат Соответствия техническому Регламенту Таможенного союза
- Ех-исполнение для зон 2, 22, 1, 21, и категории М для рудничного оборудования
|
|
| |
|
| |
|
Модели, которые обычно имеются на складе в г. Курске:
Тип |
|
предвари-тельные контакты
|
|
| FSL-PEN-NOX-S1100-R10-NNN |
1НО+1НЗ |
- |
- |
| FSL-PEN-NOX-S2200-R10-NNN |
2НО+2НЗ |
- |
- |
| FSL-PEW-NOX-S1100-R10-NNN |
1НО+1НЗ |
- |
да |
| FSL-PEW-NOX-S2200-R10-NNN |
2НО+2НЗ |
- |
да |
| FSL-PEN-NOX-S1111-R10-NNN |
1НО+1НЗ |
1НО+1НЗ |
- |
| FSL-PEW-NOX-S1111-R10-NNN |
1НО+1НЗ |
1НО+1НЗ |
да |
| FSL-PEN-NOX-SW200-R10-NNN |
1 перкл. |
- |
- |
| FSL-PEW-NOX-SW200-R10-NNN |
1 перкл. |
- |
да |
|
|
| |
|

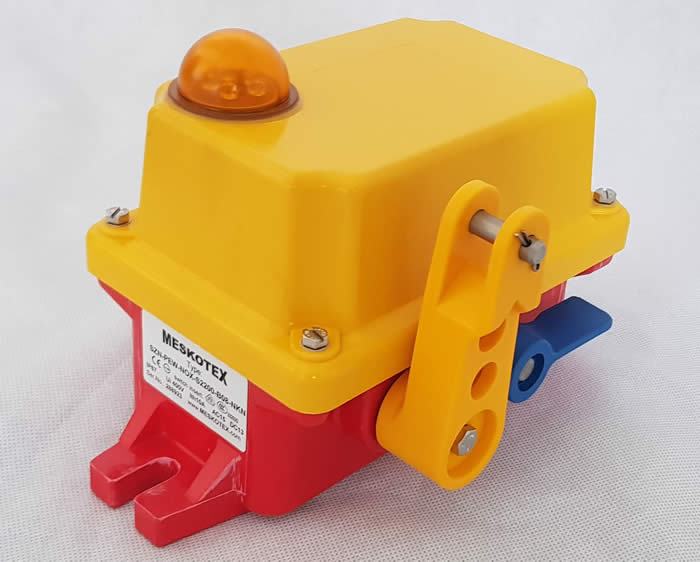

| Датчик контроля положения с рычагом В08 для крепления троса (тросовый аварийный ) |
Рычаг B08 |
| |
LHPEw-B |
- до 2х50 м аврийного троса
- до 8 контактов на открытие и 4 контактов на закрытие
- принудительное открытие
- золотые и серебрянные контакты
- IP67
- стабильный корпус
- 2 кабельных ввода
- Сертификат Соответствия техническому Регламенту Таможенного союза
- Ех-исполнение для зон 2, 22, 1, 21, и категории М для рудничного оборудования
|
|
| |
|
| |
|
Модели, которые обычно имеются на складе в г. Курске:
Тип |
|
|
| FSL-PEW-NOX-S1100-B08-NNN |
1НО+1НЗ |
да |
| FSL-PEW-NOX-S2200-B08-NNN |
2НО+2НЗ |
да |
| FSL-PEW-NOX-SW200-B08-NNN |
1 перкл. |
да |
|
|
| |
|
Датчик контроля разрыва транспортерной ленты |
FSL-PEW-NOX-S2200-BSR-NNS |
| |
|
Аварийный тросовый выключатель этого типа предназначен для контроля разрыва транспортерной ленты. Рычаг имеет 2 конечных положения, между которыми он может свободно двигаться. В конечных положениях срабатывают электрические контакты (при нахождении рычага в остальных положениях контакты находятся в нейтральном положении), внутренняя пружина отжимает рычаг в левое конечное положение. Контрольный трос прокладывается под транспортерной лентой и крепится при помощи специального пружинного штекера к рычагу переключателя (рис. 2).
В случае прорыва ленты происходит зацепление контрольного троса и как результат либо выдергивание пружинного штекера из рычага и как следствие поворот рычага в крайнее левое положение со срабатыванием контактов, либо натяжка троса и поворот рычага в крайнее правое положение со срабатыванием контактов. |
|
| |
|
| |
|
| |
|
| Многоконтактный датчик контроля положения ленты для Зон 1, 21, 2, 22 и категории M2 для шахт |
FSL-Ex |
| |
LHPE-L50 |
- практически неразрушаемый корпус
- до 4 контактов на открытие и 4 контактов на закрытие
- принудительное открытие
- золотые и серебрянные контакты
- безступенчатая установка расстояния до ремня
- выключатель схода
- стальные валики и подшипники
- IP67
- Ех-исполнение для зон 2, 22, 1, 21, и категории М для рудничного оборудования
- угол включения 25°
- максимальное отклонение рычага 75°
- температура окр. среды -40...+85°C
|
|
- Сертификат Соответствия техническому Регламенту Таможенного союза
|
|
| |
|
- II Ex d IIC T6,T5, Gb (EX3)
- II Ex tb IIIC T80°C, T95°C Db (EX3)
- II 3D Ex tc IIIC T80°C Dc (EX2)
- II 2D Ex tb IIIC T80°C Db (EX1)
- I M2 Ex db eb I Mb (EXM)
|
|
| Датчик положения/Концевой рычажный выключатель |
ES-Ex |
| |
LHP-R |
Применяются при линейных и отклоняющихся перемещениях для сигнализации достижения определенного положения.
- до 4 контактов на открытие и 4 контактов на закрытие
- принудительное открытие
- золотые и серебрянные контакты
- IP67
- стабильный корпус
- Сертификат Соответствия техническому Регламенту Таможенного союза
- Ех-исполнение для зон 2, 22, 1, 21, и категории М для рудничного оборудования
|
|
| |
|
- II Ex d IIC T6,T5, Gb (EX3)
- II Ex tb IIIC T80°C, T95°C Db (EX3)
- II 3D Ex tc IIIC T80°C Dc (EX2)
- II 2D Ex tb IIIC T80°C Db (EX1)
- I M2 Ex db eb I Mb (EXM)
|
|
| Датчик положения тросовый аварийный |
SZN-Ex |
| |
LHPEw-B |
- до 2х50 м аврийного троса
- до 4 контактов на открытие и 4 контактов на закрытие
- принудительное открытие
- золотые и серебрянные контакты
- IP67
- стабильный корпус
- 2 кабельных ввода
- Сертификат Соответствия техническому Регламенту Таможенного союза
- Ех-исполнение для зон 2, 22, 1, 21, и категории М для рудничного оборудования
|
|
| |
|
- II Ex d IIC T6,T5, Gb (EX3)
- II Ex tb IIIC T80°C, T95°C Db (EX3)
- II 3D Ex tc IIIC T80°C Dc (EX2)
- II 2D Ex tb IIIC T80°C Db (EX1)
- I M2 Ex db eb I Mb (EXM)
|
|
| |
|
| |
|
| Датчик контроля движения конвейерной ленты |
BGS-FW3 |
| |
|
- контроль обрыва ленты
- сигнализация превышения верхней или нижней границы скорости
- определине направления движения ленты
- отсутствие необходимости подачи напряжения
- безпотенциальные контакты
- привод с помощью ремня
- отсутствие скольжения благодаря резиновому ролику
- IP67
- Релейный контакт, 1 переключатель на
направление, с нулевым потенциалом
- Макс. 400VAC, 5A, 1250VA
Макс. 240VAC, 5A, 140W
|
|
| |
|
| |
|
| Датчик контроля загрузки транспортерной ленты |
MFW |
| |
|
Датчики контроля уровня материала служат для автоматического контроля загрузки транспортерной ленты. С их помощью вы контролируете слишком высокую загрузку и прекращение подачи материала на транспортеной ленте.
особенности:
- Контроль высоты и отсутствия загрузки транспортеной ленты
- Стабильное исполнение
- Шариковый подшипник
- Срабатывание контакта посредством микропереключателя или бесконтактного выключателя приближения
|
|
| |
|
| |
|
| |
|

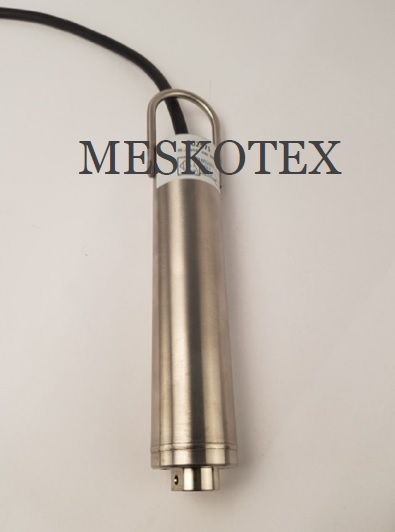

Датчики контроля забивки (заштыбовки) перегрузочных течек, сигнализаторы уровня
|
BSM |
| |
|
Датчики серии BSM срабатывают при отклонении его положения от вертикального на угол около 22°, предназначены для контроля забивки перегрузочных течек конвейеров, при транспортировки угля, руды и других твердых материалов. Датчики могут быть использованы для контроля уровня сыпучих материалов.
Не содержат ртути!
Внутри он оборудован индуктивным датчиком приближения. Корпус датчика BSM изготовлен из нержавеющей стали толщиной 2 мм. Это делает его настолько устойчивым, что он может выдерживать сильные боковые удары сыпучих материалов при движении конвейерной ленты.
|
|
| |
|
| |
|
| |
|
| Датчик контроля разрыва транспортерной ленты |
GRU-BTD |
| |
|
Для обеспечения контроля разрыва транспортёрной ленты были разработаны датчики BTD, принцип их работы заключается в следующем: контрольный тросик крепится перпендикулярно движению ленты, причем его положение должно быть как можно ближе к нижней поверхности ленты. С одной стороны он фиксируется, а с другой крепится в специальную обойму. При разрыве ленты происходит зацепление за поперечный тросик и его выдергивание из обоймы. Установленный в обойме сенсор реагирует на удаление тросика и передает сигнал на выключение. |
|
| |
|
| |
|
| Малые датчики положения: |
|
| |
|
| Малый датчик схода ленты FSL-ZEN- |
серии L20, L32 |
| |
|
- небольшой стабильный корпус
- 1 контакт на открытие и 1 контакт на закрытие
- принудительное открытие
- выключатель схода
- износостойкий благодаря большым валикам
- IP67
- угол включения 25°
- максимальное отклонение рычага 55°
- температура окр. среды -40...+85°C
|
|
|
|
Модели, которые обычно имеются на складе в г. Курске:
| FSL-ZEN-NOX-S1100-L20-NNN |
FSL-ET-4/1-L |
| FSL-ZEN-NOX-S1100-L32-NNN |
FSL-ET-4/1-L32 |
|
|
|
|
FSL-ZEN-NOX-S1100-S12-NNN |
Малые датчики положения серии S12 |
|
|
Ход коммутации PT=2 мм
ОР=44 мм
Контакты: |
1 размыкающий и 1 замыкающий |
Нагрузочная способность контактов: |
260 VAC 6 A или 24 VDC 5mA до 10A |
Кабельный ввод: |
1 х отверстие с резьбой М20х1,5 |
Класс защиты: |
IP 67 |
Материал корпуса: |
Алюминиевое литье под давлением |
Цвет корпуса: |
желтый RAL 1003 |
Крепление: |
4 сквозных отверстия для М5-винтов |
Монтажное положение: |
любое |
Допуст. температура эксплуатации: |
-40°С до +85°С |
|
каталог  |
|
|
FSL-ZEN-NOX-S1100-S13-NNN |
Малые датчики положения серии S13 |
|
|
Ход коммутации PT=2 мм
ОР=44,5 мм
Контакты: |
1 размыкающий и 1 замыкающий |
Нагрузочная способность контактов: |
260 VAC 6 A или 24 VDC 5mA до 10A |
Кабельный ввод: |
1 х отверстие с резьбой М20х1,5 |
Класс защиты: |
IP 67 |
Материал корпуса: |
Алюминиевое литье под давлением |
Цвет корпуса: |
желтый RAL 1003 |
Крепление: |
4 сквозных отверстия для М5-винтов |
Монтажное положение: |
любое |
Допуст. температура эксплуатации: |
-40°С до +85°С |
|

каталог |
|
|

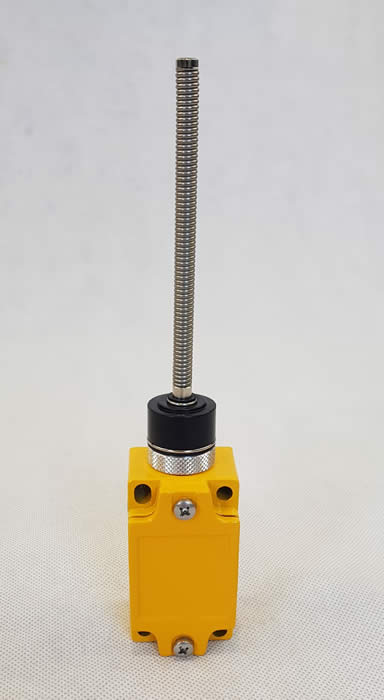

FSL-ZEN-NOX-S1100-S14-NNN |
Малые датчики положения серии S14 |
|
|
Угол коммутации PT=15-20°
Контакты: |
1 размыкающий и 1 замыкающий |
Нагрузочная способность контактов: |
260 VAC 6 A или 24 VDC 5mA до 10A |
Кабельный ввод: |
1 х отверстие с резьбой М20х1,5 |
Класс защиты: |
IP 67 |
Материал корпуса: |
Алюминиевое литье под давлением |
Цвет корпуса: |
желтый RAL 1003 |
Крепление: |
4 сквозных отверстия для М5-винтов |
Монтажное положение: |
любое |
Допуст. температура эксплуатации: |
-40°С до +85°С |
|
каталог |

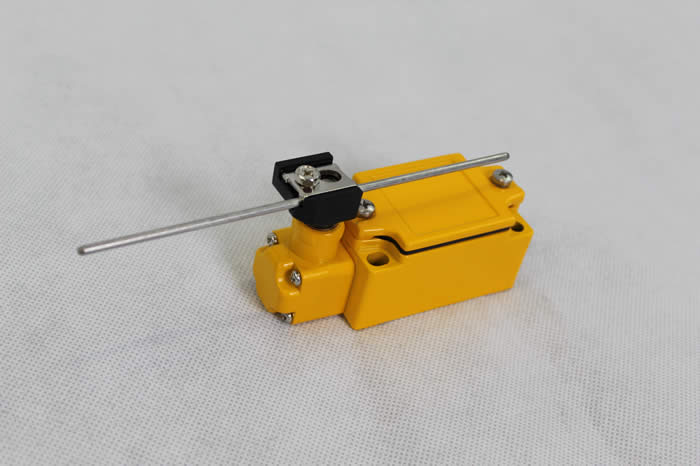

FSL-ZEN-NOX-S1100-S16-NNN |
Малые датчики положения серии S16 |
| |
|
Угол коммутации PT=30°
Контакты: |
1 размыкающий и 1 замыкающий |
Нагрузочная способность контактов: |
260 VAC 6 A или 24 VDC 5mA до 10A |
Кабельный ввод: |
1 х отверстие с резьбой М20х1,5 |
Класс защиты: |
IP 67 |
Материал корпуса: |
Алюминиевое литье под давлением |
Цвет корпуса: |
желтый RAL 1003 |
Крепление: |
4 сквозных отверстия для М5-винтов |
Монтажное положение: |
любое |
Допуст. температура эксплуатации: |
-40°С до +85°С |
|
|
| |
|
FSL-ZEN-NOX-S1100-S17-NNN |

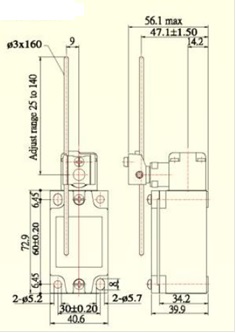

Малые датчики положения серии S17 |
| |
|
Угол коммутации PT=15-20°
Контакты: |
1 размыкающий и 1 замыкающий |
Нагрузочная способность контактов: |
260 VAC 6 A или 24 VDC 5mA до 10A |
Кабельный ввод: |
1 х отверстие с резьбой М20х1,5 |
Класс защиты: |
IP 67 |
Материал корпуса: |
Алюминиевое литье под давлением |
Цвет корпуса: |
желтый RAL 1003 |
Крепление: |
4 сквозных отверстия для М5-винтов |
Монтажное положение: |
любое |
Допуст. температура эксплуатации: |
-40°С до +85°С |
|
|
| |
|
